　　全自动洗衣机吊杆及翻盖用油介绍

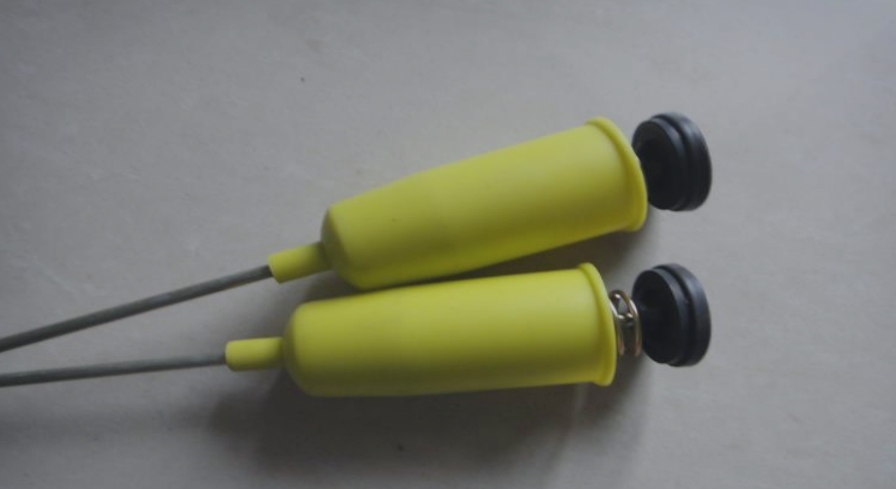

　　全自动洗衣机脱水时，由于洗涤物的分布不均匀是不可避免的，高速离心脱水将使内外桶产生剧烈的震动和晃动，为此，常采用将外桶吊挂在机箱壳上的一种弹性支承结构来减震，即采用四根柔性吊杆将外桶吊挂在机箱的四个角上。吊杆为钢丝，上部挂在吊杆挂头上，吊杆挂头可以转动;吊杆下部套着阻尼筒，阻尼筒内装有减震弹簧和阻尼胶碗，阻尼筒挂在外桶吊耳上。可见，四根吊杆通过阻尼筒承受桶体的全部重量，而桶体的重量则将阻尼筒内的减震弹簧压缩。工作时，由于桶内水的多少不同使减震弹簧的压缩量也不同，桶体的高低位置也不同。当洗涤、脱水发生振动时，阻尼筒一方面沿吊杆挂头摆动，另一方面沿吊杆上下滑动，这样可以吸收振动能量，减少由于桶体的振动而引起的洗衣机振动，保持整机的平稳工作。

　　• 在平衡吊杆的阻尼胶碗与吊杆上需要涂抹阻尼油脂，来减缓胶碗的运动速度，与减震弹簧共同达到缓冲的目的，阻尼油脂的好坏直接影响到该平衡吊杆的寿命，对于不同规格的平衡吊杆所受的力不同，所以选用的阻尼油脂也不尽相同，我们可以根据客户的要求及洗衣机的承受力度，来提供不同的粘度要求，配合不同粘度的油脂如：289/D(2)、350/A低粘度、804/C中粘度、804/D、804中粘度、802/2高粘度。

　　• 另外阻尼油脂在全自动洗衣机的盖板上也有使用，现在多数的洗衣机已经采用柔性关盖技术，使用缓降盖板让其轻缓落下，降低盖板下降时与机身产生的噪音，同时也降低洗衣机运行时的盖板噪音，延长

　　盖板的寿命。

　　• 阻尼油脂主要用于盖板两端的铰链上，要求油脂具有一定的流动性，但也要根据客户的产品结构进行相关的台架试验，以便推荐样品的准确，缩短测试周期。

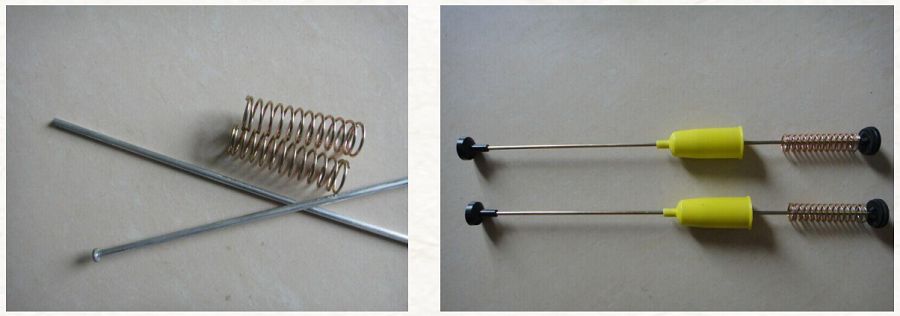

　　吊杆的组成

　　吊杆主要由吊杆支座、吊杆、吊杆弹簧套、弹簧、弹簧座组成，如图2所示。吊杆支座上的外凸球面与箱体上4个箱角的凹球面配合，吊杆弹簧套的外凸球面与外桶上相应的内凹球面相配合，这样就将外桶、内桶、电动机、离合器等一整套传动件吊挂在外桶上。当在洗涤或脱水过程中产生振动时，弹簧套便一方面沿球面摆动，另一方面沿吊杆上下滑动，以吸收振动能量，从而减少箱体的振动噪音，使整机始终保持平稳。
